дренажных трубок Е-в сборную трубу G и отсюда через особый регулятор-в резервуар для очищенной воды. На фиг. 10 показана деталь дренажных трубок. Другие системы быстрых фильтров изображены: на фиг. 11-фильтр Бреда, на фиг. 12-фильтр

Фиг. 9.

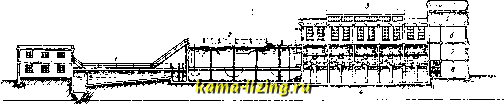

Рейзерта. На фиг. 13 представлен быстродействующий фильтр Сандфильда, близ Лондона, который состоит из 10 фильтров с общей фильтрующей поверхностью в 300 м; емкость отстойника-1 600 на 2,5 часа отстоя; резервуар чистой воды-950 Л1; скорость фильтрации 2,5 м/ч. На фигуре показаны: 1--отстойник, 2 - резервуар для коагулирования и отстойник, 3--здание фильтра, 4 - резервуар для чистой воды, 5-бак с водой для промывки фильтра, 6- лаборатория, 7 - помещение хлораторов, 8 - помещение

Фиг. 10.

для хранения хлора.

3) Обезжелезивание В. Искусственное удаление железа из В. в крупных водокачках производится обыкновенно при содержании железа более 2 мг на л. О процессе выделения железа из воды дает представление следующее химическое уравнение:

4 Fe(HC0,),-f2 H.O-fO.= 4Fe(OH),-b8 CO,.* Бунте и Шмит предложили следующие ф-лы осаждения железа:

6 FeC0,+3 Н,0+3 0 = Fe.(0H).-b2 Fe,(CO,), 2 Fe(C0,).-b6 Ha02Fe,(0H).+6 CO..

Большинство применяемых способов обез-железивания воды основано на аэрации воды с последующим ее фильтрованием. На фиг. 14 показана установка системы Эстена в Фрейенвальде: В. надает с высоты 2 jw в виде мелкого дождя из 18 душей на зеркало В. фильтра; при этом она приходит в тесное соприкосновение с воздухом и затем фильтруется через слой гравия, толщиной 30 см, лежащий на перфорированных пластинах, покрытых латунной сетчатой тканью и покоящихся на свободно лежащих бетонных балках. Фильтр промывается обратным током воды и при этом механически разрыхляется граблями. Часовая производительность фильтра-1 м В. на 1 м поверхности фильтра. Другой известный конструктор

* в этой формуле и в дальнейшем тексте соединения, выпадающие в виде осадка, подчеркнуты сплошной линией (нерастворимые осадки) или пунктирной (частично растворимые).

Т. Э. т. III.

Пифке скомбинировал устройство для получения дождя с градирней, или воздушной камерой, наполненной кулачным коксом (фиг. 15), особенно хорошо способствующим перемешиванию воды с воздухом; здесь: а, Ъ-устройство для получения дождя, G- скруббер, S-труба, всасывающая воздух, d-выход В. на песочный фильтр. На фиг. 16

Фет. и.

показано весьма простое устройство для обезжелезивания воды, т. н. бочка Дунбара.

Озонирование В. Озон действует разрушающим образом на патогенные бактерии. Ольмюллер, Проскауер, Вант-Гоф, Шрейбер и др. считают обработку воды озоном наиболее надежным способом обезвреживания питьевой воды. Озон прежде всего

Сырая вода

Фиг. 12.

реагирует окисляющим образом на содержащиеся в воде неорганич. окисляемые соединения и органич. вещества и лишь после того действует на бактерии, уничтожая их. Это обстоятельство необходимо учитывать при выборе источника для водоснабжения и обработки В. озоном. Осадки и взвешенные вещества д. б. удалены из В. быстрым фильтрованием до озонирования, тем более, что заключенные в твердых частицах бактерии менее доступны для воздействия озона. В Германии первые опыты озонирования

воды были произведены фирмой Сименс и Гальске. Сконструированный ею озонатор показан на фиг. 17. Проникающий в нижнюю часть аппарата воздух проходит через трубки, из которых одна-алюминиевая, а

озона. Озонированный воздух движется по замкнутому кругу через озонаторы и стерилизаторы. Израсходованный кислород

Фиг. 13.

другая-стеклянная; между ними происходят постоянные тихие разряды электрического тока высокого напряжения (от 6 ООО до 8 ООО V). Полюс высокого напряжения, укрепленный на стеклянных трубках, заземляется через охлаждающую воду и чугунный ящик, вследствие чего аппарат во всех своих наружных доступных частях соверщенно безопасен для обслуживающего персонала. Расход электрич. энергии 17-20 kWh на 1 кг озона. Стерилизатор фирмы Сименс и Гальске представляет собой градирню или скруббер-ную башню, нанолнен-ную слоем камня, через который текут навстречу друг другу В. (сверху) и озонированный воздух (снизу). Такая установка (в Падебор-не) показана на фиг. 18. Стерилизациоиные каменные башни, высотою в 4 м, состоят из верхнего бака для сырой В., стерилизатора, наполненного гравием (размер зерна-голубиное яйцо), и сборного бассейна для озонированной В. в нижней части башни. Стерилизатор разделен взаимно перпендикулярными стенами на 4 самостоятельных шахты, куда сырая вода подается по общему трубопроводу, снабженному запорным клапаном. Каждая шахта делится колосниковыми решетками на 2 части: верхнюю, наполненную гравием, слоем в 1 Л1, и нинснюю часть-сборник очищенной В. Сырая В. течет по общей линии через четырехпле-чий распределитель в отдельные колонны или шахты, проходит через частые сита и затем, в виде мельчайшего дождя , падает на слой гравия. Через каждую шахту, поперечным сечением в 1 м, пропускается в час 15-20 воды и 30-40 озонированного воздуха с определенным содержанием

Фиг. 14.

Фиг. 15.

Фиг. 16.

воздуха восполняется через воздушный кран, установленный на всасывающей линии. Из отдельных нижних камер озонированная вода течет в общий сборник, а оттуда накачивается в сеть. Каждая стерилизационная башня снабжена сбоку каскадами, где очищенная вода, подвергаясь аэрации, теряет последние следы озона. Стоимость очистки 1 В., включая и фильтрацию через быстрый фильтр, ок. 3 пф. Для домашнего употребления применяют небольшие аппараты, получающие разряды от осветительной сети. При употреблении эмульсаторов для смешивания воды с озоном (фиг. 19) стерилизация происходит почти мгновенно . Озонирование В., при относительно невысоких эксплоатационных расходах, требует крупных первоначальных затрат на оборудование, в виду чего этот чрезвычайно ценный способ борьбы с патогенными бактериями применяется преимущественно на крупных водокачках.

Стерилизация В. ультрафиолетовыми лучами. Ультрафиолетовые лучи быстро и надежно стерилизуют только совершенно прозрачную и притом бесцветную В., не содержащую осадков и взвешен, веществ. Мутная вода должна быть осветлена, обесцвечена и освобождена от железа до воздействия ультрафиолетов, лучей. Другим условием успеха стерилизации является соприкосновение воды с лу-чеиспуекающим прибором, мимо к-рого она должна циркулировать медленной и тонкой струей так, чтобы каждая молекула воды могла освещаться ультрафиолетовым светом в активной лучистой зоне не меньше 7 ск., по Шварцу, и ок. 1 мин., по Валле; д.тя этого приемник д. б. надлежащей емкости. Стери-

Фиг. 17.

лизационный аппарат Westinghouse-Cooper-Hewitt С показан на фиг. 20; ртутная лампа с кварцевой оболочкой и светящейся кварцевой трубкой хотя и не погружена в В.,

Стерияиац. баш пи

Фиг. 18.

НО находится на очень близком расстоянии от ее поверхности. Внутри цилиндрического эмалированного сосуда А номещаются вдетые одна в другую воронки В vi С, благодаря которым сырая вода поступающая в стерилизатор через Е, течет зигзагообразно по удлиненному пути, показанному стрелками, протекая повторно мимо самой лампы. Прибор строится на часовую производительность от 600 до 122 л В. В аппарате с про-изводительн.в 600 л лампа работает нри 110 V и 3,5 А постоянного тока, что дает расход энергии 0,6 Wh на 1 л. Для озонирования 1 воды расходуется от 60 до 100 Wh, в зависимости от загрязнения сырой В.; стерилизация же ультрафиолетовыми лучами требует от 100 до 300 и даже до 600 Wh. Поэтому последний способ пока применяется лишь в небольших установках, для домашних потребностей и т. п.установок, где расходы на очистку играют второстепенную роль.

Дезинфекция хлором и другими реактивами. Применение хлорной извести, предложенное Траубе в 90-х гг. прошлого в., нашло быстрое распространение в Америке. Но этот метод недостаточно надежен в смысле уничтожения болезнетворных бактерий, т. к. споры бактерий при хлорировании водой не погибают; бактерии, содержащиеся во взвешенных твердых частицах, также не уничтожаются при обработке воды хлорной известью. Кроме того, при хлорировании питьевая вода не становится прозрачнее; содержание осадков и взвешенных

Фиг. 19.

Фиг. 20.

Табл. 13.-Стоимость очистки вой воды (в марках).

Медлен, фильтрование озерной воды через песок в г. Цюрихе без предварительного фильтра .......

Предварительн. фильтр для озерной воды в г. Цюрихе

Медленное фильтрование с предварительным фильтром в г. Цюрихе.....

Ступенчатый фильтр Пюш-Шабаля со скорым песочным фильтром, v=l0 м/ч .

То же с медленным песочным фильтром, г?=3 м/ч ....

Коагулирование с расходом коагулянта (сульфата алюминия) около 30 г на 1 м воды; сюда же включены отстойники, общей емкостью равной 8-часовой производительности установки ...........

Предварительная очистка при помощи марганцевокислого калия (2 г на 1м*); отстойники-на 2-часовую производительность ....

Американ. быстродействующий фильтр Джуела: коагулирование сульфатом алюминия-30 а на 1 . .

Фильтр Миссонга в качестве предварительн. фильтра; простое фильтрование, и=24 м/ч.......

Обработка воды хлором без осветления и фильтрования ............

Озонирование воды без осветления и фильтрования

Озонирование воды с коагулирован, сульфатом алюминия, фильтр Джуела . .

Стерилизация воды ультрафиолетовыми лучами без осветления и фильтрования; расход электрической энергии 370 Wh на 1 м.* воды............

Стерилизация воды у.льтра-фиолетовыми лучами в комбинации с предварительным ступенчат, фильтром и скорым песочным фильтром, 1; = 10Л1/ч ....

2 400

2680

2000 4 400

1500

1667

1500

4 000

3000

0,65 0,088

0,488

0,55 0,95

0,28

0,206

0,81

0,91

0,01-0,03 0,60

1,48

0,51

1,08

веществ в ней не уменьшается; окраска воды, обусловленная присутствием коллоидальных веществ, также не изменяется, и, наконец, не исчезают ни тухлый запах, ни неприятный вкус. Расход хлорной извести колеблется от 2 до 10 г (иногда и больше) на 1 jn воды в зависимости от загрязнения последней. При предварительном осветлении В. коагулированием и фильтрованием расход хлорной извести значительно уменьшается, и действие реактива становится более надежным. Названный способ дезинфекции В. должен рассматриваться как временная мера, пригодная там, где отсутствуют более совершенные способы стерилизации и где последняя пове.ггительно диктуется
