При электронасосах применяются особые автоматические приспособления для пуска и остановки моторов в зависимости от падения или повышения давления в резервуаре; это еще более упрощает эксплоатацию, делая ненужным постоянное пребывание на станции машиниста.

Лит.: См. Водоснабжение. И. Гущин.

ВОДОПРИЕМНИКИ, сооружения, предназначаемые для захвата воды из открытых источников. В. на реке располагают в наименее загрязнен, части ее, вдали от заселенных мест. Выше В. река должна быть также предохранена от загрязнения поселениями, фабриками и предприятиями; местность в районе реки и ее притоков выше В. составляет так назыв. санитарную охранную зону. В. устраивают в..самом глубоком месте реки, у стрежня. При размываемом русле реки берега реки выше В. укрепляют и сечение реки суживают путем устройства против водоприемника полузапруд (Рублевская станция московского водопровода) для воспрепятствования отложению у В. наносов песка, могущих занести его отверстия.

На реках СССР часто наблюдается явление так наз. донного льда и сала, которые могут при известных условиях нарушить действие В., как это было в Петербурге в 1914 г. В период ледостава, в начале зимы, при t° воздуха ниже нуля и при отсутствии ледяного покрова вода переохлаждается и переходит в кристаллическое состояние по всей своей толще до дна реки, при чем могут образоваться дойный лед на дне реки и сало между дном и поверхностью воды. Такое состояние воды в реке крайне опасно для В., т. к. наносы льда могут закупорить его отверстия. Для борьбы с донным льдом у В. надо своевременно прочищать узкий канал, через к-рый и проносятся с большой скоростью донный лед и сало. Для предупре-ледения и для устранения закупорки отверстий В. донным льдом применяют обогревание места приема воды паром или электрич. током. В последнее время для этой цели с успехом применяют как термитные бомбы, дающие огромное количество теплоты при сгорании, так и сжатый воздух. Для борьбы с донным льдом достаточно поднять темп-ру воды на 0,001° выше нуля. В. должен быть предохранен от попадания в него мусора из реки и должен допускать возможность очистки от сора и мути. Размеры окон В. должны быть рассчитаны на скорость воды ок. 150-200 лш/ск. Площадь окон д. б. по крайней мере в три раза больше площади всасывающих труб. При мутной воде площадь решеток рекомендуется брать в десять раз больше, а при менее мутной-в пять раз больше площади сечения всасывающ. труб. В малых водопроводах всасывающая труба может оканчиваться в реке колоколом.

Конструкция В. на реках крайне разнообразна и зависит от характера реки, ее берегов, дна и климатическ. условий. Наиболее простым типом В. является В. парижского водопровода на Ивре. Этот В. устроен в виде трубы диам. в 1 м, расположенной на 1 м выше дна реки с загибом конца вдоль ее течения. Вода из трубы поступает в колодец в береге, откуда и всасывается насосами

т. Э. тп. III.

станции (фиг. 1), Вместо трубы река соеди-, няется со всасывающим колодцем каменной или деревянной галлереей,. Иногда для грубой очистки воды конец этой галлереи снабжают фильтром из гравия, помещенного

Фиг. 1.

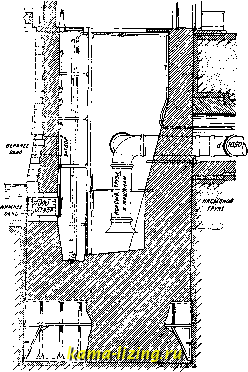

внутри свайного заграждения, обсыпанного камнем. При переменном уровне воды в реке приемник устраивают в виде трубы, подвешенной на поплавке и соединенной с неподвижной частью шаровым шарниром. При крупных водопроводах устраивается башня с окнами на разных уровнях. Примером крупного В., на 250 000 воды в сутки, является приемник Рублевской станции московского водопровода (фиг. 2, размеры в мм).

Фиг. 2.

В. этот расположен у крутого правого берега Москвы-реки и выступает в реку на 3 л . Основанием ему служит кессон, площадью 230 м, на к-ром возведены каменные стены приемника. Приемник разделен на две самостоятельные половины, что позволяет производить его чистку без остановки действия В. Приемник сообщается с рекой двумя расположенными один над другим рядами

окон, в меженний период вода поступает через нижние окна, в период паводка-через верхние окна. Окна снабжены решетками для преграждения доступа с реки крупных плаваюгцих предметов. Решётки у окон сделаны подвижными и поднимаются системой кранов для их очистки. В верхней части В. устроены механизмы для открывания шиберов отверстий и поднимания сеток и поставлены краны на случай ремонта. Осадки из приемника удаляются эжекторами Кертинга. В колодец приемника опущены всасывающие трубы насосов диам. 1 ООО мм и 1 200 мм. Для предохранения от заноса приемников песком и донным льдом устраивают особые бассейны, соединенные с рекой каналами и служащие также отстойниками. В эти бассейны опускают всасывающие трубы. Хорошим водоприемным бассейном является траншея со шпунтовыми стенками, которая устроена в береге реки параллельно ее течению. На фиг, 3 показана схема устройства В. с каналом: а-закрытый канал.

б-грубая решетка, в-промывная труба, г-всасывающ. трубы , д-насосная станция, е-осадок. Значительные размеры

Фиг. 3.

Фиг. 4.

сечения траншеи дают возможность оседать взвешенным частицам, решетка же препятствует попаданию в В. крупных плавающих частей. Другой тип приемника приведен на фиг. 4, где а-каменная плотина, б-прорез, перехватывающий часть потока, в-подвод к насосной станции. Приемные трубы делают чугунные, с достаточно большим сечением для уменьщения потери напора.

В. на озере устраивают в наименее загрязненном месте его, возможно дальше от берега. Водоприемные отверстия располагают на разной глубине в зависимости от низшего уровня воды в озере и с учетом толщины льда. Всасывающие отверстия трубы д. б. на расстоянии до 600 м от берега и на глубине не менее 6-10 м\ д. б. учтено и действие волн (на глубине больше 12 влияние волн незначительно). В. на Боденском озере расположены: в Мюнстерлинге- в 582 м от берега, на глубине 34 ж, в Констанце-в 400 ле от берега, на глубине 40- 50 л*. Приемник в Констанце представляет собою железную трубу диаметром 450 мм, уложенную по дну на прокладках. Всасывающая головка трубы, снабженная сеткой, укреплена на железной ферме и соединена с трубой шаровым шарниром. При переменном уровне воды всасывающий конец трубы может подниматься и опускаться на шарнире при помощи лебедки. В. в Буффало (Америка) построен на берегу, на расстоянии 1 300 ле от озера, в виде бетонного колодца,

соединенного с озером бетонным же тоннелем под дном озера (длиною 2 ООО л*) и вне озера (1 300 ле). Конструкция В. зависит от местных условий, и выбор ее представляет одну из основных задач при постройке водопровода. Иногда в В. устраивается насосная станпия первого подъема, что значительно улучшает работу всасывания.

Лит.: См. Водоснабо*секив. Н. Гущин.

ВОДОПРОВОД, система сооружений, имеющая своим назначением доставку воды с одного места на другое. В. охватывает все приспособления, к-рые необходимы как для осуществления системы водоснабжения, так и для эксплоатации ее: водоемы, водоподъемные механизмы, водопроводную сеть (трубопроводы), водомерные приборы и т. д. См. Водоснабжение и Водомеры.

ВОДОРАЗБОРНЫЙ ИРАН, служит Д.т1я отпуска воды на улицах, площадях и других общественных местах. Самой древней фор-

Фиг. 1.

мой водоразбора являются фонтаны (Париж, старинные германские города), пред-

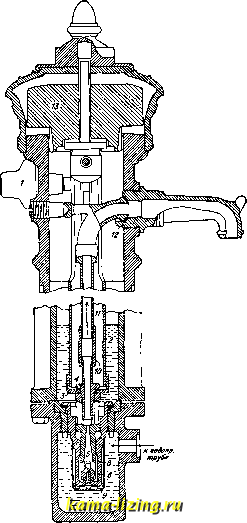

ставляющие в большинстве случаев художественное украшение города. Современный водоразборный кран устраивают в виде чугунной колонки (фиг. 1), надземная часть которой имеет выпускной отвод (носик) для отпуска воды и рукоятку для пуска В. к. в ход. В подземной части, ниже глубины промерзания (до 3 ж в холодных районах), корпус водоразборной колонки соединяют с уличной водопроводной трубой, и в том же месте помешают эжектор с клапаном для пуска воды. Чтобы привести в действие В. к., поднимают рукоятку 1, последняя поднимает трубу 2, проходящую по всей высоте колонки. На нижнем конце этой трубы навернут фланец 3, который захватывает эжектор 4-5, снабженный клапаном 6. Коробка 7 соединена боковым отверстием с водопроводной трубой и всегда наполнена водой под давлением в сети. При открытии клапана 6 вода из коробки 7, пройдя сетку 9, устремляется через отверстия гнезда 8 в эжектор. Эжектор прежде всего засасывает воду, к-рая стекла после предьщущего действия крана в пространство между корпусом колонки 10 и трубой 2, а затем подает как эту воду, так и воду из водопроводной трубы по трубе 11 в выпускной отвод 12. Во время действия крана рукоятка держится в поднятом состоянии.

При опускании рукоятки груз 13, укрепленный на верхнем конце трубы 2, опускает последнюю вниз. Труба 2 при опускании двигает вниз эжектор 4 - 5 и закрывает клапан 6, прекращая таким образом доступ воды из водопроводной сети. Оставшаяся в подающей трубе 11 вода через боковые отверстия эжектора 4 - 5 сливается в пространство между корпусом водоразбо-ра 10 и трубой 2 и заполняет это пространство на небольшую высоту, оставаясь здесь до след. открытия пусковой рукоятки, когда эта вода опять всасывается эжектором. Водоразборная колонка ставится на отростке уличной трубы, обычно у тротуара, вблизи водостока для возможности отвода излишне выливающейся воды; от водопроводной трубы колонка отделяется вентилем, позволяющим выключать ее для ремонта. За границей для нитья широко распространены гигиенические колонки с постоянной струей воды (фиг. 2), исключающие необходимость пользования посудой для питья.

Кроме т. н, ручных колонок для отпуска воды в ручную посуду, устраиваются бочечные водоразборы, отпускающие воду в большом количестве в бочки. Кроме того, в горо-

Фиг. 2.

дах ставятся специальные колонки для водопоя скота с индивидуальным отпуском воды для каждой головы в отдельности, а таюке колонки для поливки улиц, садов и скверов. В малых городах, без канализации, отпуск воды населению производится почти исключительно через водоразборные колонки. Неудобство их-трудность учета потребления воды и взимания платы за нее. Для устранения этого неудобства необходима конструкция автоматического водоразборного крана, могущего отпускать определенное количество воды при опускании в него монеты или специальной марки. Лит.: см. Водоснабжение. Н. Гущин.

ВОДОРОД, Н, химич. элемент, порядковый рюмер 1; ат. в. 1,008 (1,00775). Рагшше ат. вес водорода принимался за единицу; в этом случае ат. в. кислорода приходилось считать равным 15,879 и ат. в. многих др. элементов выражать смешанными числами, что оказалось неудобным для стехиометрическ. вычислений; поэтому в настоящее время для ат. веса кислорода принято целое число 16; в связи с этим ат. вес В. оказался равным 1,008. В последнее время дробную часть ат. веса В. стараются объяснить релятивистским эффектом (см.). Независимо от этого последние завоевания в области теоретич. химии и физики подтвердили высказанную еще в самом начале 19 в. Проутом гипотезу, что В. является тем простейшим элементом, из которого построены все остальные химич. элементы. Действительно, атомы В. выделяются наравне с атомами гелия при радиоактивной и искусственной дезинтеграции многих химич. элементов (опыт Рёзерфорда и его учеников, см. Атомная теория и Ра-диоактивноспь), с выделением в некоторых случаях весьма значительных (относительно) количеств энергии. Эта роль В. в образовании остальных химических элементов соответствует его распространенности во вселенной: спектры всех светил, в том числе солнца, содержат линии водорода, и многие из светил состоят, повидимому, исключительно из скоплений раскаленного газообразного водорода.

Физические свойства [ *J. В.-бесцветный газ без вкуса и запаха; ои является наиболее легким из всех известных по настоящее-время веществ: В. в 14/ раз легче воздуха и в 16 раз легче кислорода. Один л В. на широте 45° весит при нормальных услови--ях 0,089871 ± 0,000005 г; ип.-252,7°; W -259,1°; (крит. -239,9=; крит. давл. 12,8 Atm; Крит, плотность 0,531 г см~; уд. в. В. при Гкип. 0,07081 (по отношению к воздуху); коэффициент расширения В. 0,0036613 при 760 мм давления между О и 100°; теплопроводность 0,0322 при -252° (Епскеп), 0,4994 при 100°, 0,445 при 40° (Kundt uari Warburg); удельн. теплота при 15° равна 14,5 джоулей на грамм-атом, при t° от О до 2 500° равна 2,89 (Сщ); молекулярная теплота 5,82 (при f° О-2 500°); скрытая теплота испарения при t°Kun. равна 0,450 килоджоулей на грамм-атом; скорость звука в В. - около 1 270 m/ci-: при 0° (Dulong). При обыкновенной t° водород является газом совершенным (см.). Коэффициент диффузии водорода по отношению к кислороду =0,677 см ск при 0° и 760 лш;
