Притертый цемент, тщательно выстроганные доски................. 0,010

Дощатые стенки, цемент с песком...... 0,012

Тесаный камень, кирпич с тщательно расшитыми швами, тощий бетон...... 0,013

Обыкновенная кирпичная кладка..... 0,015

Вутовая кладка............... 0,017

Керамич. трубы...............O.Oia-0,013

(Коэфф. 0,012 приблизителгьно соответствует коэфф. m = 0,25 в старой ф-пе Куттера.)

Степенная формула Маннинга:

Формула А. Я. Миловича:

г? = 80 гОЗ и др. Для расчетов весьма важное значение имеет также секундный расход жидкости Q, т. е. количество воды (в или л), протекающее через данную площадь живого сечения в 1 ск.; он равняется Q = Fv.

Расчет по ф-лам представляет собою довольно кропотливое дело, в виду чего для упрощения работы и сбережения времени пользуются специальными таблицами, составленными по различным ф-лам для различных коэфф-тов и наполнений труб. Кроме того, на практике пользуются также графич. методами (номограммами, диаграммами и пр.). Графич. изображение зависимости между величиной наполнения, площадью живого сечения F, скоростью v и расходом Q в круглом сечении дано на фиг.4, а для обыкновенного овоидального сечения на фиг. 5. При общесплавной системе К. в основание исчисления расчетного расхода берется умеренный ливень, повторяющийся не чаще

Диаметр

F-площодь txu

V -гкппптА

бого

сечемия

О.расход

&.

< ✓ F

0,1 0,г 0,3 а4 0,5 0,6 0,7 0,8 0,9 1,0 JJ 1,2 Фиг. 4.

одного раза в год в данной местности, а также коэфф-ты стока и замедления стока (см. Водосток).

Материалы, из к-рых устраиваются канализационные сети, доллшы удовлетворять, кроме требований прочности, еще следующим условиям: они не должны разрушаться от химич. и механич. воздействий сточной жидкости, должны быть непроницаемыми и обладать гладкой внутренней поверхностью, не представляющей препятствий движению сточной жидкости. Наиболее часто применяются трубы керамические (каменно-керами-ческие), кирпичные, бетонные, железобетонные и металлические.

Керамические трубы имеют очень большое применение при.К. населен, мест, и большая часть протяжения сети состоит из таких труб. Так, в Москве 533,48 км, 91,4% всего протяжения сети, в Харькове

Диаметр

0.9 0,8

1 1 1 1 V-cKopocmt> ol-расход

>

площе

гдь

швогс

ния

0.1 0.2 ОД 0.4 0,5 0.6 0.7 0.8 0.9 1.0 V {2 Фиг. 5.

77 км, или 86,4%, состоят из керам. труб. Эти трубы отличаются хорошими гидравлич. свойствами и дешевизной. В настоящее время в СССР установлен обязательный сортамент, по ОСТ 68 - 73 (табл. 2). Трубы в

Табл. 2. - Стандарты керамических канализационных труб (ОСТ).

Продольный разрез керамических канализационных труб


800-1000

800-1000

800-1000

800-1000

800-1000

800-1000

500 мм и более укладываются в бетонном стуле-. Из фасонных частей нормированы: тройники с углами в 45 и 60°, отводы в 30 и 45° для труб0125,150 и 200 мм, переходы: 125 X 150, 125 X 200 и 150 X 200 мм, муфты и



пробки (заглушки) для труб 0 125, 150 и 200 мм. Керамич. трубы и фасонные части д. б. круглого сечения с равномерной толщиной стенок, машинной формовки, хорошо и однородно обожжены; глазурь должна равномерно и без пропусков покрывать обе поверхности трубы, быть гладкой, без недоливов, наплывов, пузырей и трещин. Трубы должны впитьшать не более 4% воды. Труба вместе с раструбом должна на 1 м строительной длины выдерживать внешнюю нагрузку не менее: 2 ООО кг при 0 125, 150, 200 и 250 мм, 2 500 кг-при 0 300, 350 и 400 мм и 3 ООО KS-при 0 450 , 500 , 550 и 600 мм. Гидравлическое давление они должны выдерживать не ниже: 4 atm при 0 125- 250 мм я 3 atm при 0 300 мм и выше. Серная или соляная к-та, а также едкий натр или кали не должны разрушать глазури и.1ти тела трубы. При кипячении в воде черепка трубы глиняная масса должна поглощать не более 9% воды. Соединение керамич. труб друг с другом делается посредством заделки одной половины зазора между трубами смоленой прядью, а другой-асфальтовой массой (асфальтовый стык). В последнее время наиболее часто применяется асфальтовый стык. Заливка стыков портландским цементом не рекомендуется, т. к. стык теряет в этом случае упругость и труба при осадке земли может разрушиться.

Очень распространенным материалом для кладки канализационных каналов является кирпич. Он д. б. хорошего качества и обжига. Процент всасывания воды д. б. не белее 13 при нахождении в воде в течение суток. На кирпич не должны оказывать разрушающего действия в течение суток сер-,ная и соляная кислоты, едкое кали и аммиак, крепостью 1 %. Временное сопротивление на раздавливание д. б. не менее 80 кг/см. Кладка ведется на портландском цементе, к-рый должен соответствовать технич. условиям НКПС. Кладка каналов ведется на растворе 1:3 или 1:4. Внутри каналов швы расшиваются цементным раствором 1:1 или 1:2. IIIt-j, катурить каналы изнутри не следует, т. к. подобная штукатурка часто обваливается. Если каналы прокладываются в водоносных грунтах, то во избежание проникновения в них грунтовых вод наружная поверхность каналов штукатурится цементным раствором 1:1 или 1:2. Обычно кладка каналов ведется концентрическими рядами, при чем между ними делается смазка из


Фиг. 6.

цемента. Часто применяется фасонный кирпич. В зависимости от условий работы кирпичные каналы должны подвергаться стати-ческ. расчету. Иногда, для придания отку каналов большего механич. сопротивления, применяют особые подошвенные камни, изготовленные из каких-либо естественных

твердых пород, или делают облицовку обожженными керамиковыми плитками или кирпичом-железняком; ранее делались для этой цели специальные керамиковые фасонные части, но они не оправдали себя на практике. Кирпичные коллекторы имеются в Москве, Харькове, Самаре, Риге, Варшаве. На фиг. 6 показано несколько типов кирпичных коллекторов московской канализации.

Для устройства уличных сетей применяются также тру&г малого диаметра из цорт-ландского цемента с песком и большого диаметра-из бетона. Применению таких труб способствует их сравнительная дешевизна, возможность придания им любой формы и гладкой поверхности. Однако, употреблять такие трубы в канализационной практике следует с большой осторожностью, т. к. из заграничной и русской практики известны случаи разрушения бетонных труб от химического воздействия сточной жидкости, газов, выделяющихся из нее, а также грунтовых вод.

По последним научным данным, бетон представляет собою коллоидальную массу кремнезема, пронизанную кристаллами гидрата окиси кальция (гашеной извести), сросшхшися согласно кристаллографическим силам сцепления. Эти кристаллы извести обладают также большим механическим сцеплением с песком и определяют те механич. свойства, к-рыми отличается бетон. Чистая вода, растворяя гидрат окиси кальция, нарушает прочность бетона, а вода, содержа-ш;ая поваренную соль, растворяет известь еще более, т. к. поваренная соль физически ускоряет процесс растворения извести. Если в воде содержатся магнезиальные сопи, то гидрат окиси кальция, взаимодействуя с ними, образует бессвязную массу гидрата окиси магния. Сернокислые соли, а особенно сернокислый кальций, образуют с бетоном соли Деваля, что сопровождается увеличением объема и появлением бо.11ьших напряжений, разрушающих бетон. Если через стенки бетонных труб фильтруется вода, заключающая,углекислый газ, то вся углекислота остается возле поверхности, а чистая вода проходит в бетон, растворяет гидрат окиси кальция и, выходя в виде насыщенного раствора гашёной извести, под влиянием углекислоты воздуха, образует натегш: углекислого кальция на стенках водоводов. К-ты и щелочи вредно действуют на бетон. Рекомендуется ряд способов для придания стойкости бетону, например применение цемента с добавками пуццолановых или трассовых пород, глиноземистого цемента, покрытие поверхностей раз.чичиыми флюатами, торкретирование и пр., но одни из этих способов весьма дороги, другие еще недостаточно изучены. Поэтому до применения бетона следует точно изучить состав сточной жидкости, а также состав грунтовых вод. Применение бетонных труб для водостоков, отводящих атмосферные воды, сопряжено с меньшим риском.

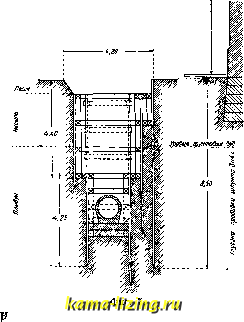

К. ИЗ бетонных труб выполнена во многих городах Германии и других стран Европы, в Америке, а в СССР-в Одессе, Алупке, Ялте, Н.-Новгороде, Перми, Оренбурге, на всех группах Кавказских минеральных вод. К. из бетонных труб для отвода хозяйственных и атмосферныхврд строится в настоящее время в Ленинграде (на Васильевском о-ве с 1925 г.). На фиг. 7 показан поперечный разрез траншеи для прокладки бетонной трубы в Ленинграде с теми креплениями, которые применялись возле высоких домов.

Все сказанное о бетонных трубах справедливо и для железобетонных. Они применяются гл. обр. при общесплавной системе для главных коллекторов и ливнеспусков. Применение металлическ. (чугунных, железных и стальных) труб для прогсладки в земле сравнительно ограничено. Они употребляются как напорные трубы для обхода препятствий, в виде сифонов и дюкеров. В домовладениях чугунные асфальтированные тру-



бы применяются для дворовых сетей в следующих случаях: если они проходят ближе 2 м от стен зданий, погребов и ледников; если трубы проходят близ колодцев, служащих для питья; если труба леншт ниже уровня грунтовых вод, и там, где предполагается большая осадка земли. Для прокладки в земле целесообразно применять чугунные трубы водопроводн. типа.

ГлуСш до Вив траншеи 7,00ттра


Рвы для прокладки канализационных труб и каналов роются обычно, в виду ограниченности места, с вертикальными стенками. При этом, во избежание обвалов земли, стенки укрепляются распорами (см. Земляные работы). Если при копании канав встречается грунтовая вода, то горизонтальные распоры доводят обычно до уровня ее или немного ниже, а нижнюю часть канавы обделывают вертикаль-ньши досками, которые по \!.iaaov мере углублегош канав забиваются ручньши бабами. В пльгоучих грунтах вдоль -- стенок канав забивают дощатые шпунтовые ряды (фиг. 7). Деревянная обделка стенок канав служит предохранением против осадки почвы и повре-лодения зданий. При глу-бине,превьш1ающей8-IOjw, может оказаться экономически выгодным тоннельный способ работ.

Для удобства осмотра, промывки и прочистки се-устраиваются смотровые ков местах соединения отдельных


Фиг. 8.

л о д ц ы

канализационных линий, на поворотах, в точках переломов уклонов труб, в ме-

стах соединения дворовых труб с въшу-сками из зданий и на прямых участках труб. В этом стучае, для удобства прочистки труб, они ставятся на расстоянии не более 50 м друг от друга, а в дворовых сетях даже не более 40 ж; на больших же каналах, через к-рые можно проходить стоя, это расстояние увеличивается до 100-150 м



Фиг. 9.

и более. Смотровые колодцы имеют круглое, квадратное, овальное или иное сечение и делаются из кирпича, толщиною в V2-1 кирпич, или из бетона, толщиною 10-15 см. При небольших каналах в них помещают иногда задвилжи и специальные клапаны для промывки труб. Сверху колодцы закрьша-ются чугунными люками с крышками; для возможности спуска в них в стенки заделываются в шахматном порядке чугунные или железные скобы на расстоянии 0,3- 0,4 jh друг от друга. На улицах с большим движением колодцы помещают часто в стороне и соединяют с каналами особыми гал-лереями. На фиг. 8 и 9 изобралсеиы смотровые колодцы (на круглой и яйцевидной трубах) в Москве, на фиг. 10 дан несколько иной тип (Кавказские минеральные воды, Сталинград



Фиг. 10.

Фиг. 11.

и др.). На фиг. 11 показан .смотровой колодец из бетонных колец для дворовых сетей. В днище колодцев для сточной жидкости делается особое углубление, соответствующее диаметру трубы, т. н. лоток.

Соединение больших канализационных коллекторов между собою производится т.о., чтобы ось бокового канала была касательной
