элемента, t-время. Это соотношение дает возможность аналитически определять среднее напряжение Кср. до любого конечного напряжения Fk. из ур-ия:

cv=-1-,

а следовательно, и соответственную емкость гальванического элемента

где fo-разрядный период в часах. Первое из уравнений применимо в пределах до Fk. = 0,7 V и ниже при разрядных режимах до 500 часов. При более длин, режимах (обычно не применяюшихся на практике) возможно наблюдающееся отклонение (не у всех Г. э.) кривой от своей первоначальной пара-болическ. формы (на фиг. 22 и 23-кривые, снятые для Г. э. одних и тех ясе размеров и

го 20 30 iO 50 so Фиг. 22.

Ю 20 20 40 50 60 70 80 SO /00 ПО 120130 Фиг. 23.

В одинаковых условиях []). В этих случаях применение уравнения F= ¥н.-ЪУ t ограничено более высоким конечным напряжением. Характер изменения емкости Г. э. русской

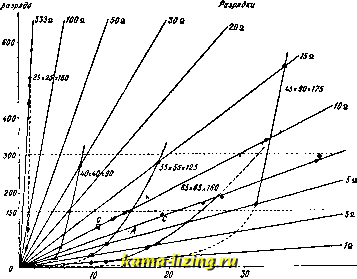

(фиг. 24) [ ] Из диаграммы видно, что точки, отвечающие одним и тем же режимам для разных размеров Г. э., ленат на прямых, проведенных из начала координат (лучи сопротивлений), как то следует из уравнения

V .+ 2V .

Уср=--,

так как, при весьма незначительных колебаниях Fh., Fcp. = Const, а следовательно, и

1,60

-50° -60° -F0°

Фиг. 25.

VacH

г.а при

Фиг. 24.

продукции при различ. режимах П - Const показан для нескольких размеров элементов на диаграмме время разрядки-елшость

величина 1ср., которая определяет наклон луча сопротивления к координатным осям, также = Const, другимрг словами-средняя разрядная сила тока практически может быть принята независимой от размеров и формы Г. э. и определяется лишь проводимостью внешней цепи (разрядным сопротивлением). Полученные простые соотношения позволяют легко из графика по времени разрядки определять емкость до того конечного напряжения, для к-рого построена диаграмма. Что касается изменения емкости Г. э. с разрядным режимом, то ряд появившихся в последнее время формул дает возможность с достаточной для практики точностью производить необходимые вычисления. При пользовании этими формулами не надо только забывать что они являются эмпирическими и поэтому, строго говоря, применимы только к той продукции и в тех условиях,в к-рых эти формулы выводились. Для разрядок при /= Const к сухим элементам применима ф-ла Пейкерта (см. Аккумуляторы электрические):

Г-и = h, где 0-разр. период в часах; для русск. продукции значение показателя п до Fk. = 0,7V было найдено [*] равным 1,3. Для американ. продукции также была установлена

Емкоспч в АЬ

справедливость формулы Пейкерта, при чем до Fk.=0,75V для одного из типов сухих элемеигив значение п = 2; постоянная /с

Фиг. 26.

зависит от размеров элемента. Для разрядок при 72 = Const формула получает вид:

где п равно 1,5 до7к.0,75У для америк. продукции и 1,3 ди Vk, = 0,70 V для русской продукции [J. Вообще относительно постоянных п н к следует иметь в виду, что обе они зависят от Vk, и, кроме того, к определяется количеством деполяризующейся массы и степенью ее использования, а п определяется формой элемента и главн. образом толщиной активного слоя деполяризатира.

Фиг. 28.

Фиг. 27.

Зависимость разрядного напряжения сухих элементов от t° и разрядного сопротивления видна на фиг. 25, которая показывает, что -22° является критической t° для разрядок б. или м. значительным током.

Аппаратура для испытания Г, э, состоит из: I) разрядной доски с набором сопротивлений и вольтметровым переклю

чателем (фиг. 26); 2) установки [3] для прерывистого испытания по американским нормам,в которой управляемые от часового механизма А реле С замыкают и размыкают испытуемые цепи (фиг. 27); 3) установки 1231 для испытания периодическ. разрядом батарей запала по 2 часа в сутки (фиг. 28).

Лит.: ) Foerster F., Elektrochemie. wiisstiri-ger Lfisungen, 4 ЛиП., Lpz., 1923; =) Sclent. Papers Bureau of Standards*, Wsh., 1922, ) N e г n s t W., Die theor. u. experiment. Grundlagen d. neuen Warme-satzes, Halle, 1918; ♦) L e Blanc M., Lehrbuch der Elektrochemie, 12 AuH., Lpz., 1925; ) A Ь e g g R., Auerhach F., Luther R., Messungen elektro-motor. Krafte galwan. Ketten, Abhandl. d. deutsch. Bunsen-Ges. , Halle, 1911, 5, 1915, ; ) F о e r s t e r F., ibid., 1909, 2; ) G li n t h e r s с h u 1 z e A., Gal-vanische Elcmente, Halle, 1928; ) Г. П. 305863, 306942, 309531, 312824: ) Г. П. 386320; Сов. П. 1924; ) М a г t u s M, L.. The Caustic Soda Primary Battery, Trans. Amer. Kl.-Chem. Soc. , New York, 1928, v. 53; ) Г. П. 319477, 326318, 326319, 333751; ) Fery Ch., Cheneveau et Paillard, Piles primaires et accurnulateurs, P., 1925; Fery С h.. Pile ci densile et ci faible usure locale, RGE , 1917, t. 1, 9, p. 323; ) Флоренский П. A., Новые идеи в электрохимии элементов и аккуму-

ляторов, Электричество , Москва, 1925, в; ) Каталог фиомы Gaiffe-Gallot & Piloii, 30, Paris,- 1924; ) Каталог фирмы Le Carbone Pile АО . Gennevil-liers; ) A r n d t K., Z. ang. Chemie , 1926, B. 39; n Г. П. 387072; ) Г. П. 334890; D a n i e I s F., Physico-Chemical Aspect of the Leclanche Dry Cell, Trans. Amer. El.-Chem. Soc. , New York, 1928, v. 53;

J egge E. O., Adsorption Phenomena in Primary Cells, ibid.; ) Г. П. 386623, 391151, 402307, 403060, 415233, 457806; ) С о p e г W. R., Primary Batteries, L., 1917; Каталог фирмы Siemens & Halske, В.; ) Каталог The Chloride of Silver Dry Cell Battery C°, Baltimore; ) Материалы Совещания но источникам тока при Главэлог.тро ВСНХ . М., 1926; ) Флоренский П. А.. Экономия элементного цинка, Вестник теоретич. и эксперимент. э,1.-техники , М., 1928, /; S) С а m р А., Chemical Row Material for Dry Cell Indu.stry, Chem. a. Met. Eng. , N. Y., March, 1928; ) H a m b u e с h e n C, TwcntyfiAe Years in Retrospect: the Electrolytic Rectifier, the Electrolytic Iron, the Dry Cells, Trans. Amer. El.-Chem. Soc. , N.Y., 1927, v. 51; =°) G о 1 1 i n g h a m C. A., Twentyfive Years in the Dry Cell Industry, ibid.; Vorschritten-buch d. Verb. Deutscher Elektrotechniker, В., 1927; Normen d. Elektrotechnik,Verband Deutscher Elektrotechniker, В., 1927; Circulars Bureau of Standards, 1919, ?!), 1923, JS9; ) <(Вестник стандартизации , М., 1927, в; ) Harms G., Die Stromversorguug v. Fernmelde-Anlagen, В., 1927; ) D r u с к e r C, Der Angriff d. Zinks durch Chlorammoniumlosung, Ztschr. fur i;i.-Cliemie , Berlin, 1923, p. 412; ) Arn rit K., Das Leclanche - Element, ETZ , 1928, 22, p. 816; ) G r u h 1 M., Leclanche-Element, Ztschr. fur El.-Ch. , 1925, p. 214; ) Z e r e t e 1 i D., Manganese Ore with Special Reference to Georgian Ore, L., 1925; )RyschkewitschE Elektr. Leitfiihigkeit d. Grapliits, <.Ztbchr. 1. El.-Chemie , В., 1922, p. 474; * ) A г n d t K. u. К б r n e r F., Untersuchungen uber kunstl. u. naturl. Graphit, Z. ang. Ch. , 1922, B. 35, p. 440; ) R у s с h к e w i t s с h б:., Graphit, Lpz., 1926; ) .Л ы 3 л 0 в B. С. и РГ л ь и и с к и П В. П., Влияние хлорист. цинка на растворимость цингса в растворах нашатыря (нодготовл. к печати в сборн. НТУ); ) S t а 1 е у VV. D. а. Н е 1 f г е с h t А. J., Oelatinization of Corn Starch in Dry Cell Electrc.lytcs, Trans. Amer. El.-Chem. Soc. , New York, 1928, v. 53; ) Am. П. 1292764, 1370056; *) Лызлов В. С. и К а л а й д а Т. Н., Формы разрядных кривых некоторых видов химич. источников тока (нодготовл. к печати в сСорн. НТУ); ) Морозов Г. Г., Элементное дело в СССР, до1!лад Конференции лабораторий но эл. связи, Л 29-31/1, 1927(нодготовл. к печати в сборн. IIT.V); *) Э л ь с н и ц А. 1. и Морозов Г. 1\, Разряд гальванич. элем, при постоянной силе тока, Война и техника , М., 1926, 2S0fS81, стр. 20-25; * ) Z 1 m ш е г m а п п J. G., Rapid Dry Cell Testincr, Тганз. Amer. El.-Chem. Soc. , N. Y., 1927, v. 53; * ) Л ы 3 л о в В. С, Разряд гальв. элем, при постоян. сопротивлении. Доклад Конференции лабораторий по электрич. связи. Л., 29-31/1 1927. В. Лывлов.

ГАЛЬВАНИЧЕСКИЙ ТОК, электрический ток, создаваемый электрохимическим путем. Теория явлений, связанных с Г. т., называется иногда гальванизмом. В настоящее время название Г. т. ностепенно выходит из употребления. См. Гальванические элементы и Гальванотехника.

ГАЛЬВАНОМЕТР, прибор для измерения слабых электрических токов (или, соответственно, малых разностей потенциалов), основанный на механическом взаимодействии токопровода и магнита. Единицею весьма слабых токов в настоящее время принято считать нано-амнер,* пА, т. е. карликовый ампер , равный 10 А. Подобным же образом за единицу весьма малого напряжения (разности потенциалов) принимают на-но-вольт, nV, равный 10 * V, Для измерения токов более сильных существуют приборы, имеющие специальные названия, но построенные но тому же принципу, что и Г,; таковы миллиамперметры, измеряющие тысячные доли ампера, амперметры-для

* Это название и обозначение введено в Германии комиссией но единицам измерении-AEF (Ausschuss fur Einheiten und Formelgr6ssen).

измерения от десятых до сотен амнеров и, наконец, особые приборы на тысячи амнеров.

Описание гальванометра. В зависимости от того, какая именно из взаимодействующих частей будет подвижною, Г. делятся на Г. с подвижной системой магнитов (стрелочные, зеркальные-в том числе различные астатические, бронированные и т. п., дифференциальные и пр.) и Г. с подвижной системой токопроводов (катушечные, вибрационные, струнные, петлевые). Кроме того, как те, так и другие гальванометры могут быть предназначены для измерения в каждый отдельный момент времени либо тока, медленно меняющегося (обыкновенные Г.), либо тока (соответственного напряжения), быстро меняющегося (быстро устанавливающиеся Г.: струнный, отчасти вибрационные, крутильно-катушечн., электрокардиограф, некоторые осциллографы), или же для учета суммарного действия некоторого тока за известный промежуток времени (баллистические Г.; флюметры).

Гальванометры со стрелкой. Эти Г. построены по принципу амперметров с постоянным магнитом, в поле к-рого помещается подвижная катушка. Стрелка такого Г. может отклоняться в обе стороны от нулевого положения, в зависимости от направления тока, проходящего через катушку. На фиг. 1 изображен Г., катушка которого укреплена на оси, вращающейся в подпятниках. Длина стрелки около 90 мм. Одно деление соответствует силе тока в 10~® А или, если измерять напряжение, то

Фиг. 1.

Фиг. 2.

напряжению в 0.2 mV. По обе стороны от нулевого положения имеется по 25 делений, что соответствует повороту стрелки на угол в 2x15°. Более чувствительным является Г., катушка которого подвешена на тонкой металлической ленте (фиг. 2). Этот прибор должен устанавливаться горизонтально. Его чувствительность равна 0,15-0,5 /лА на одно деление. Г. со стрелкой применяются исключительно при постоянном токе, в тех случаях, где необходимо обнарукивать весьма незначительные токи, например при измерениях с мостиком Витстона при определении сопротивления изоляции и т. п.

Гальванометры с зеркальцем. Более чувствителен Г., указателем которого служит световой .луч, отбрасываемый от зеркальца. Это зеркальце укрепляется на нп-ти (или на двух нитях-бифилярн. подвес), к которой подвешена подвимгная часть Г. От источника света L (фиг. 3) на зеркальце S попадает луч света в виде узкой полоски; этот луч отражается от зеркальца и попадает на шкалу ВЛ. При повороте зеркальца

на угол а отраженный луч поворачивается на угол 2а и перемещается по шкале на расстояние г. Если Е-расстояние шкалы

от зеркальца, то tg 2сс = . Так.обр.при небольших отклонениях угол отклонения а пропорционален перемещению / отран-сенно-го луча по шка-те. При более тщательных измерениях угол поворота наблюдают другим способом; освещают шкалу и наблюдают в подзорную трубу деления шкалы, отражаемые в зеркальце ( Зеркальный отсчет ). Зеркальце д. б. очень легковесным и должно иметь размеры от 8 до 0,5 мм в диаметре Чувствительность гальванометра с зеркальцем доходит иногда до перемещения в 1 мм по шкале, расположен, на расстоянии 1 м, при силе тока в 0,01 пА. Дальнейшее увеличение чувствительности затрудняется тем обстоятельством, что нулевая точка такого сверхчувствительного Г. не остается неподвижной, но перемещается то в одну, то в другую сторону. Эти перемещения, повидимому, связаны с молекулярными токами, создаваемыми тепловым движением в проводах цепи Г. Такая большая чувствительность обыкновенно не требуется. Г. считается чувствительным, если он позволяет измерить ток силою в 1 пА. Увеличение чувствительности Г. связано с увеличением периода колебаний подвижной системы и с возмож;-ностью поврегкде-ния прибора. Поэтому пользование слишком чувствительным Г. скорее вредно, чем полезно. Во многих случаях изменяют чувствительность гальванометра при помощи предвключен ного сопротивления или при помощи шунта; специальный шуит Ар-манья (Armagnat) дает возможность изменять чувствительность гальванометра (фиг. 4, G), не меняя при том общего сопротивления цепи между клеммами А и В.

Подразделения Г. с зеркальцем: 1) Г. с подвижным магнитом. Система магнитов подвешивается на легкой нити в поле неподвижной катушки. Магниты размещаются так, чтобы, несмотря на малый момент инерции, размаг?п1чивающая сила была незначительна и магнитный момент оставался большим (фиг. 5). Чтобы уничтожить влияние земного магнетизма и других внешних магнитных полей, вращающаяся система
